Aتصميم الخزان
محكم الإغلاق

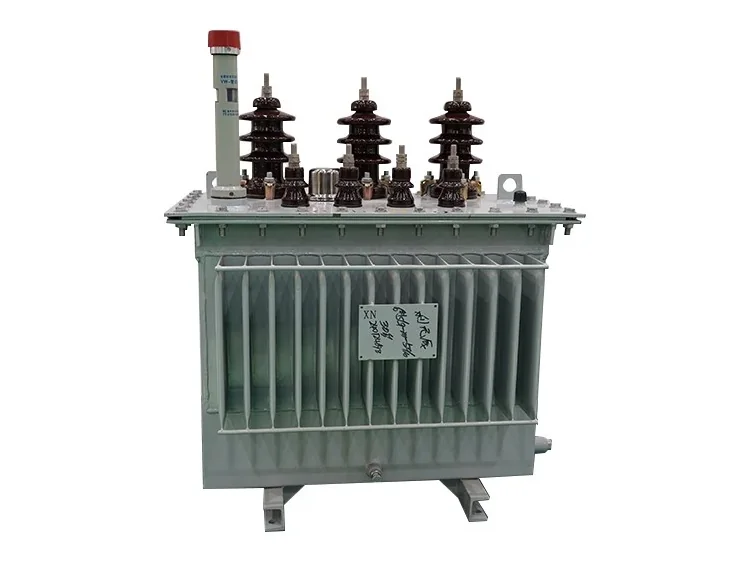

تستوعب جدران الخزان المموجة تمدد الزيت. ولا يوجد خزان تمدد أو تلامس بين الهواء والزيت، فتظل الصيانة الروتينية محدودة.
الاستخدام المعتاد: شبكات التوزيع ومحطات التحويل المدمجة.
محولوحدات كاملة
المحولات المغمورة بالزيت
محولات ثلاثية الطور مغمورة بالزيت، تُورَّد عبر شركاء تصنيع مؤهلين وفق قيم HV / LV المقننة ومجموعة التوصيل وظروف الموقع المتفق عليها.
01 / المواصفات
مواصفات المحول
- البناء
- ثلاثي الطور، من النوع القلبي، مغمور بالزيت
- التبريد
- ONAN؛ وONAF عندما تتطلب القدرة ذلك
- الخزان
- خزان مموج محكم الإغلاق أو خزان تمدد
- الملفات
- موصلات من النحاس أو الألومنيوم
- تنظيم الجهد
- مغير مآخذ دون إثارة؛ ومغير مآخذ تحت الحمل حسب المشروع
- التردد · التوصيل
- 50 / 60 Hz · Dyn11 أو Yyn0 أو حسب المواصفات
تُحدد القدرة المقننة وجهود HV / LV والممانعة والفقد والملحقات لكل مشروع، وتُؤكد في العرض الفني. أساس التصميم: IEC 60076 أو معيار المشروع المحدد.
02 / التكوين
الخزان والتبريد
Bتصميم الخزان
نوع بخزان تمدد

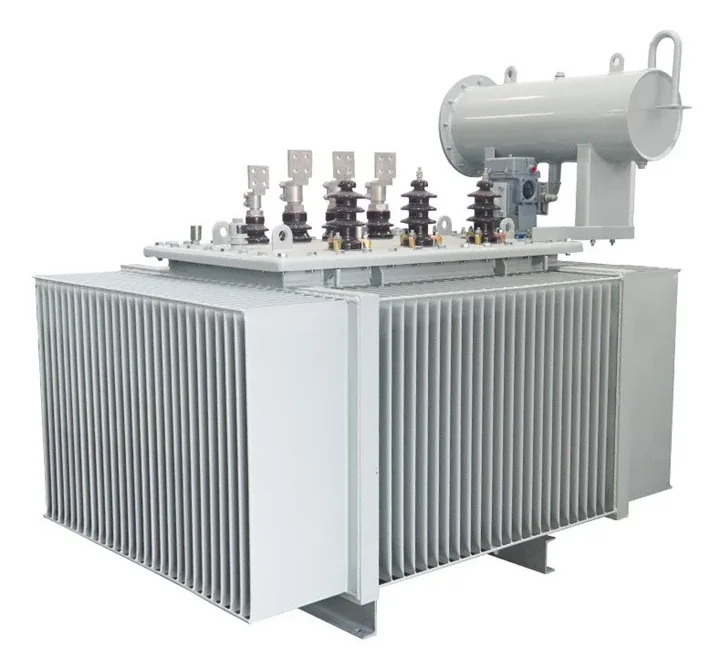

يستوعب خزان التمدد تغيرات مستوى الزيت، مع متنفس وحماية بمرحل الغاز. ويُفضل حيث تُشترط مراقبة الزيت وأخذ عيناته.
الاستخدام المعتاد: محطات التحويل الصناعية ومحطات المرافق.
ONANتبريد طبيعي
تدوير طبيعي للزيت والهواء. تبدد الزعانف المموجة أو المشعات الفقد دون طاقة مساعدة.
ONAFتبريد قسري بالهواء
تضيف مراوح المشعات مرحلة قدرة مقننة ثانية للجزء الفعال نفسه. ويُحدد توريد المراوح والتحكم فيها لكل مشروع.
03 / التصنيع
من القلب إلى الوحدة النهائية
مرحلة التصنيع
القلب المغناطيسي

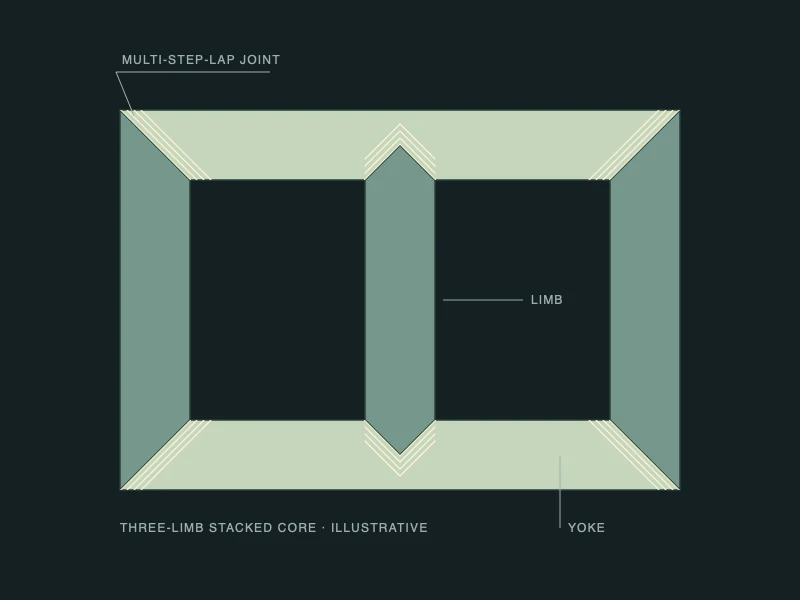

تُرص صفائح CRGO وفق جدول الصفائح وتُثبت قبل تركيب الملفات.
درجة فولاذ القلب وأساس الفقد مذكوران في العرض.
مرحلة التصنيع

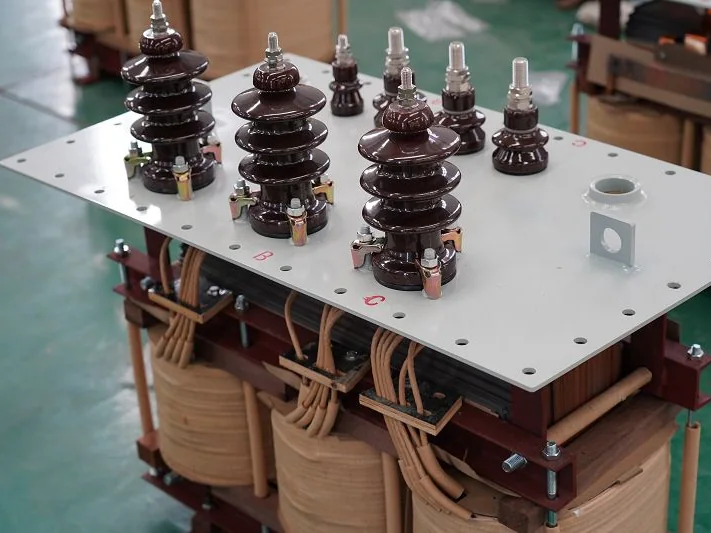

الجزء الفعال
تُجمع الملفات والموصلات ومغير المآخذ على القلب وتُوصل بتجهيزات الغطاء.
ترتيب عوازل الاختراق وتخطيط الغطاء وفق الرسم المعتمد.
مرحلة التصنيع
التجفيف وتعبئة الزيت

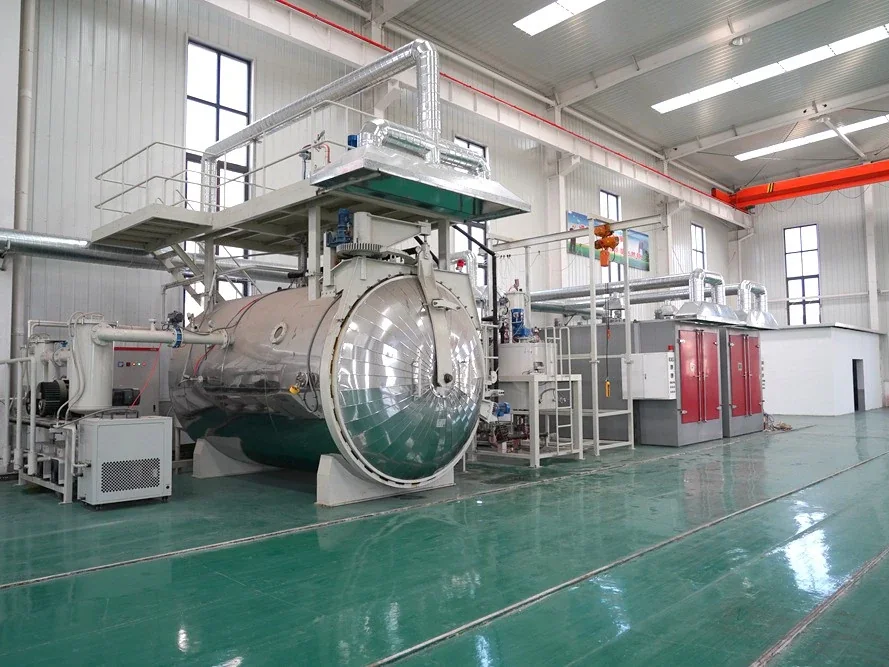

يُجفف الجزء الفعال ويُملأ الخزان بزيت المحولات تحت التفريغ لإزالة الرطوبة والهواء من العزل.
سائل عازل حسب المواصفات.
04 / الاختبارات
الاختبارات الروتينية قبل الإرسال
- 01مقاومة الملفاتيُقاس على كل ملف ويُصحح إلى درجة الحرارة المرجعية.
- 02نسبة الجهد ومجموعة التوصيلتُفحص النسبة عند مواضع المآخذ؛ وتُتحقق إزاحة الطور.
- 03الممانعة وفقد الحملممانعة القصر وفقد الحمل عند التيار المقنن.
- 04فقد وتيار اللاحمليُقاس عند الجهد والتردد المقننين.
- 05اختبارات العزل الكهربائياختبار تحمل AC من مصدر منفصل وتحمل الجهد المستحث.
- 06الخزان والزيتاختبار تسرب للخزان المملوء؛ وجهد انهيار الزيت.
اختبارات روتينية وفق IEC 60076-1 ما لم يختلف معيار المشروع. ويُتفق عند الطلب على اختبارات النوع والاختبارات الخاصة والاختبارات بحضور ممثل العميل.
05 / تعريف المشروع
حدد المحول قبل العرض
التطبيقات المعتادة
- توزيع المرافق والمنشآت الصناعية
- محطات التحويل للمصانع والمواقع
- تجميع الطاقة المتجددة
- توريد للبنية التحتية والمباني
قائمة التحقق من المواصفات
القدرة المقننة وجهود HV / LV والتردد ومجموعة التوصيل والممانعة والتبريد ونوع الخزان ومغير المآخذ ومتطلبات الفقد وارتفاع موقع التركيب والوجهة.
قبل الطلب
هل يمكنكم توريد محولات تلبي متطلبات فواقد محددة؟
نعم. أدرج قيم فقد اللاحمل وفقد الحمل أو لائحة الكفاءة المطبقة مع الاستفسار. ويُؤكد التصميم وفقها في العرض الفني.
ملفات نحاسية أم ألومنيوم؟
كلاهما متاح. يتيح النحاس جزءًا فعالًا أكثر إحكامًا، بينما يخفض الألومنيوم تكلفة المادة. ويُعتمد الاختيار مع متطلبات الفقد والأبعاد.
خزان محكم أم خزان تمدد؟
تناسب الخزانات المحكمة أعمال التوزيع مع صيانة محدودة. وتناسب خزانات التمدد القدرات الأكبر والمواقع التي تشترط أخذ عينات الزيت والحماية بمرحل الغاز.
ما المستندات التي تُقدم مع المحول؟
عادةً تشمل المستندات رسم الترتيب العام وبيانات لوحة الاسم وتقرير الاختبارات الروتينية. ويُتفق على المستندات الإضافية لكل طلب.
طلب عرض سعر RFQالمراجعة الفنية
أرسل مواصفات المحول
أدرج القدرة المقننة وجهود HV / LV ومجموعة التوصيل والتبريد والوجهة.
