المحولات الجافة
محولات جافة مصبوبة بالراتنج، تُورَّد عبر شركاء تصنيع مؤهلين وفق القيم المقننة ومتطلبات الغلاف المتفق عليها للتركيب الداخلي.
01 / المواصفات
مواصفات المحول
- نظام العزل
- ملفات HV مصبوبة براتنج الإيبوكسي
- الفئة الحرارية
- الفئة F أو H، حسب المواصفات
- التبريد
- AN؛ وAF مع مراوح تدفق عرضي
- الموصلات
- نحاس أو ألومنيوم
- الغلاف الواقي
- قلب وملفات دون غلاف، أو غلاف بدرجة حماية IP المحددة
- المراقبة
- حساسات حرارة الملفات مع وحدة تحكم للمراوح والإنذار والفصل
تُحدد القدرة المقننة وجهود HV / LV والممانعة والفقد والتردد (50 / 60 Hz) ومجموعة التوصيل لكل مشروع. أساس التصميم: IEC 60076-11 أو معيار المشروع المحدد.
02 / البناء
مخصص للتركيب الداخلي
البناء
ملفات HV مصبوبة بالراتنج

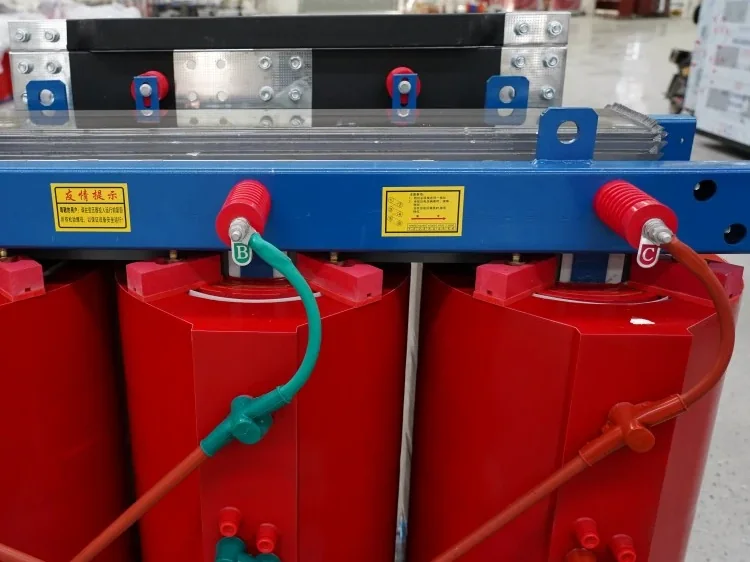

تُغلف ملفات HV براتنج الإيبوكسي: دون زيت، مع حمل حريق منخفض ومقاومة للرطوبة والغبار.
توصيلات HV ووصلات المآخذ وفق الرسم المعتمد.
البناء
أطراف قضبان توصيل LV

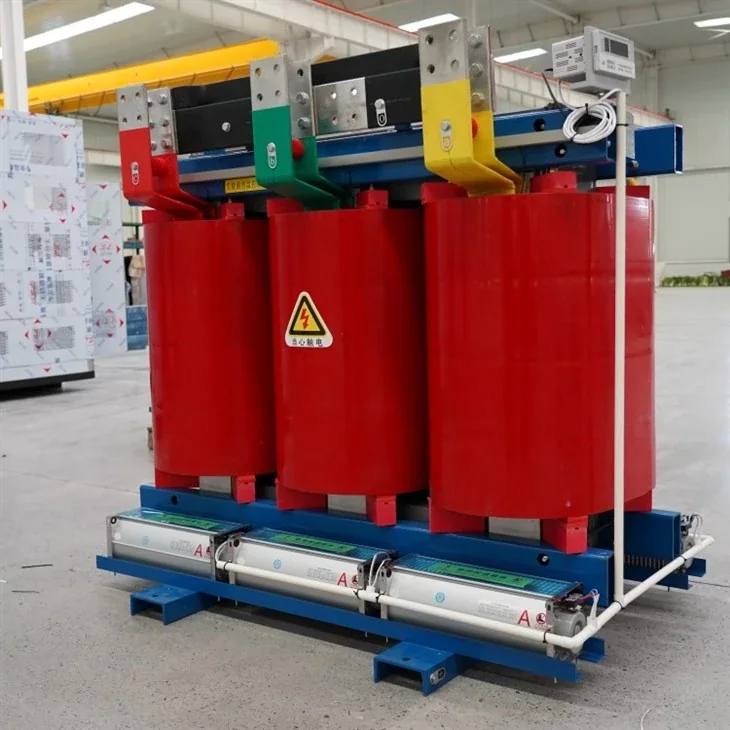

تخرج توصيلات LV على قضبان توصيل، مرتبة لتوصيل الكابلات أو مجاري القضبان.
يُؤكد موضع الأطراف وثقوب قضبان التوصيل لكل مشروع.
البناء
القلب المغناطيسي

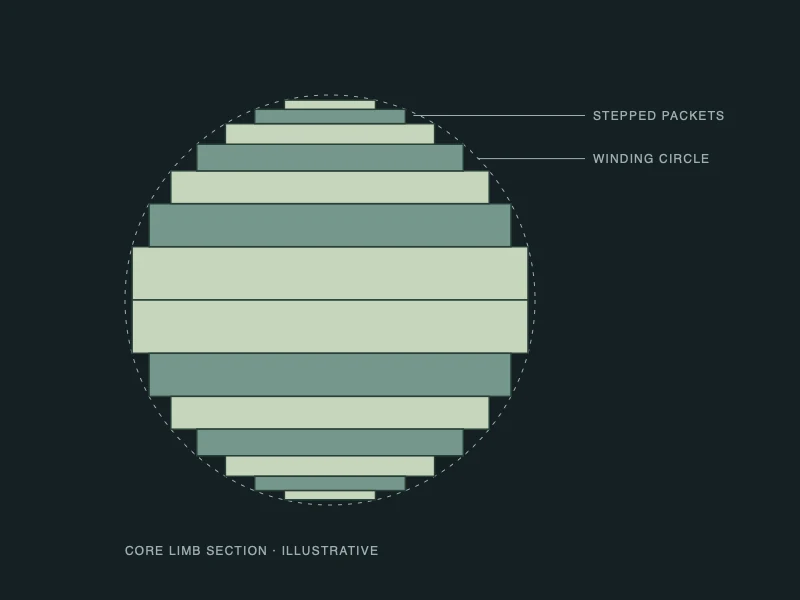

صفائح CRGO مرصوصة وفق جدول الصفائح ومثبتة في إطار فولاذي؛ وتُحمى أسطح القلب بطبقة عازلة ضد التآكل.
درجة فولاذ القلب وأساس الفقد مذكوران في العرض.
03 / التبريد والغلاف
مصنف لظروف الغرفة التي يعمل فيها
AN / AFالتبريد بالهواء

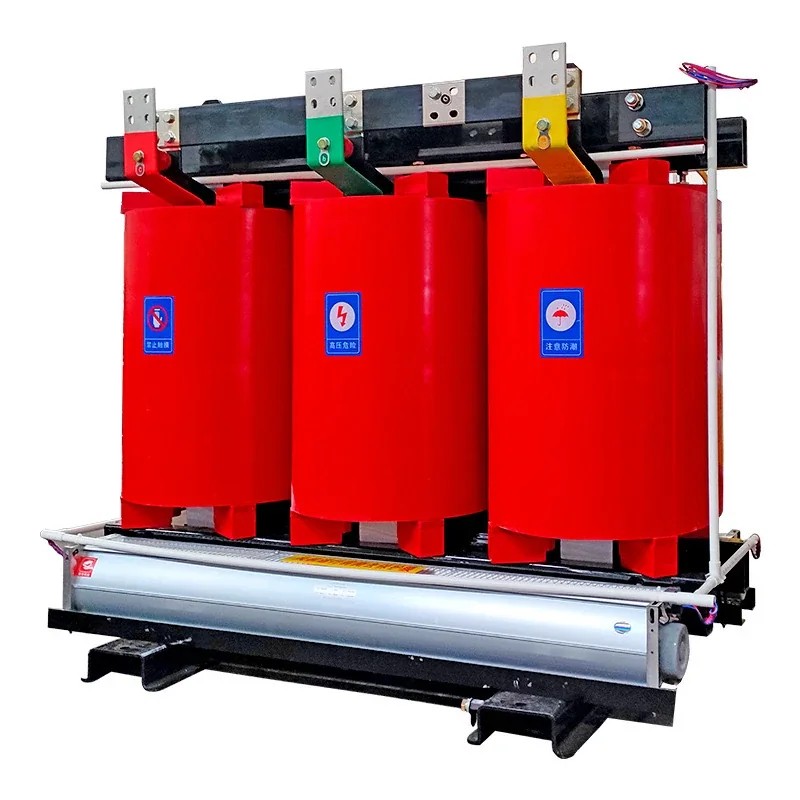

تبريد طبيعي بالهواء عند القدرة المقننة. وتوفر مراوح التدفق العرضي أسفل الملفات تبريدًا قسريًا بالهواء للأحمال القصوى، ويخضع تشغيلها لوحدة التحكم في درجة الحرارة.
IPالغلاف الواقي
يُورد دون غلاف لتركيبه في غرفة توزيع، أو داخل غلاف فولاذي بدرجة حماية IP ومداخل كابلات وتهوية حسب المواصفات.
04 / الاختبارات
الاختبارات الروتينية قبل الإرسال
- 01مقاومة الملفاتيُقاس على كل ملف ويُصحح إلى درجة الحرارة المرجعية.
- 02نسبة الجهد وإزاحة الطورتُفحص النسبة عند مواضع المآخذ؛ وتُتحقق مجموعة التوصيل.
- 03الممانعة وفقد الحملممانعة القصر وفقد الحمل عند التيار المقنن.
- 04فقد وتيار اللاحمليُقاس عند الجهد والتردد المقننين.
- 05اختبارات العزل الكهربائياختبار تحمل AC من مصدر منفصل وتحمل الجهد المستحث.
- 06التفريغ الجزئيقياس التفريغ الجزئي على المحول الكامل.
اختبارات روتينية وفق IEC 60076-11 ما لم يختلف معيار المشروع. ويُتفق عند الطلب على اختبارات النوع والاختبارات الخاصة والاختبارات بحضور ممثل العميل.
05 / تعريف المشروع
حدد المحول قبل العرض
التطبيقات المعتادة
- المباني التجارية ومراكز البيانات
- المستشفيات والمباني العامة
- المنشآت الصناعية وغرف التوزيع
- الأنفاق والسكك الحديدية والمواقع تحت الأرض
قائمة التحقق من المواصفات
القدرة المقننة وجهود HV / LV والتردد ومجموعة التوصيل والممانعة والفئة الحرارية والتبريد والغلاف ودرجة حماية IP وموقع التركيب والوجهة.
قبل الطلب
متى يكون المحول الجاف الخيار الأنسب؟
حيث تمنع مخاطر الحريق أو احتواء الزيت أو القواعد البيئية استخدام الزيت: داخل المباني وبالقرب من الأشخاص وفي الأماكن تحت الأرض أو المغلقة.
ماذا تشمل الصيانة؟
لا حاجة لأخذ عينات زيت. حافظ على نظافة الملفات وجفافها، وافحص التوصيلات وتحقق من وحدة التحكم في درجة الحرارة على الفترات المحددة في الدليل.
ما الغلاف الواقي الذي ينبغي تحديده؟
حدد درجة حماية IP ومدخل الكابلات (من الأعلى أو الأسفل) والتهوية. ويُؤكد الغلاف مع رسم الترتيب العام.
ما المستندات التي تُقدم مع المحول؟
عادةً تشمل المستندات رسم الترتيب العام وبيانات لوحة الاسم وتقرير الاختبارات الروتينية. ويُتفق على المستندات الإضافية لكل طلب.
طلب عرض سعر RFQالمراجعة الفنية
أرسل مواصفات المحول
أدرج القدرة المقننة وجهود HV / LV ومجموعة التوصيل والغلاف والوجهة.
